トレーを置くだけ精算完了、混雑時のイライラも解消
食堂楽の「オートレジ」。
無人化、キャッシュレス化し、スピィーディ・正確・清潔に精算。

食堂楽のお問い合わせはこちら

システム構成

オートレジの特徴

  • メニューをICタグで読み取ることにより、無人化、キャッシュレス化、スピーディ、正確、清潔に精算。栄養成分の表示により、個人の健康管理にも役立ちます。セットメニュー登録、二重価格など多様な運用形態に対応。

オートレジ導入のメリット

  • ・社食費の引落としだけでなく、合理化・省力化が実現できます。
  • ・トレーを置くだけで精算完了。混雑時のイライラも解消。
  • ・精算画面にカロリー・塩分を表示。利用者の健康管理への意識付け。
  • ・各種ICカードとの接続が可能。
  • ・レジの無人化による人件費の削減

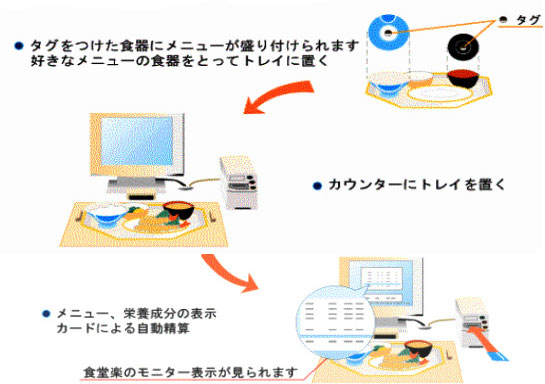

オートレジの仕組み

利用手順

オートレジ基本構成

構成部品 メーカー 製品名 型番 外形寸法(mm) 重量(kg) 消費電力
制御PC EPSON / Lenovo 他 (OS:Windows7 Professional、CPU:Celeron1.0GHz以上、RAM:128MB以上、HDD:20GB以上  シリアルポート:1ポート以上、イーサネット)
液晶モニター IODATA 17“TFT液晶モニタ LCD-AD172SEW 371(W)×193(D)×376(H) 4.3 38W(MAX)
食器識別装置 テスコム 食器識別装置 RD4110 560(W)×470(D)×171(H) 12 0.2A以下
無停電電源装置 OMRON 無停電電源装置 BY35S 287(W)×287(D)×45(H) 6.2 300W
標準テーブル NSシステム 標準テーブル 880(W)×750(D)×800(W) 20 -
カードリーダ(*1) (お客様の利用カードにより各種カードリーダをご紹介致します)
プリンタ(*1) 東芝テック サーマルプリンタ 東芝テック製 TRST-58-U-1K-R 145(W)×195(D)×148(H) 1.8 約34W

(*1) オプション品

オートレジの利用について

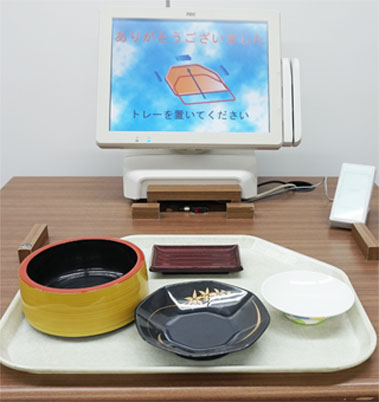

オートレジ通常利用例

  • トレーをオートレジテーブルに置きます。(トレーを奥まで押すと、センサーが反応し、スキャンが開始します。
  • スキャン完了後、精算まち画面が表示されたら、内容確認後、カードをリーダにタッチまたはスキャンします。
  • 精算完了のメッセージを確認し、トレーを外します。

オートレジ利用画面

  • 営業時間中に通常表示(待機)されている画面です。※電子マネー決済の場合「残額確認」ボタンが表示され、残高が確認できるようになります。
  • レジテーブル上のトレーを感知すると、食器タグのスキャンが始まります。
  • 認識した食器タグに基づくメニュー情報を表示します。この時点でカードリーダが読取り待ちの状態になります。(栄養価を表示する事もできます)
  • カードスキャン結果が表示されます。

食後精算方式にレジを設置頂くことで、混雑緩和を大幅アップ!

オートレジ仕様

品名

レジテーブル

食器識別装置

食器IDタグ

メーカー エヌ・エス・システム テスコム 日立化成
製品コード - RD4110 TG-P42413
スペック - 読取可能タグ:Picotag、
I-CODE SLI
読取距離:70㎜以上
I-CODE SLI
周波数帯:13.56MHz
使用環境温度/湿度 - 5~45℃/20~90%RH
(無結露)
-10~70℃
消費電力(W)/ 消費電流(A) - 0.2A以下 -
コンセント形状 - 3Pコンセント -
インタフェース - ホスト通信用:D-SUB 9P
センサー用:端子台、同期線:端子台
-
サイズ(mm) W870×H800×D750 W560×H153×D470 Φ30、厚み2.5
質量(Kg) 20 12 -
品名

ICカードリーダ

PC本体

液晶モニタ

メーカー Densowave EPSONダイレクト IOデータ
製品コード PR-700UDM Endeavor AT992E LCD-AD173SEW
スペック Felica、Mifare
通信距離30mm
Intel Core-i3-3.3GHz
メモリ:2GB
Windows7 Pro 32Bit
17インチスクエアモデル
最大画素:1280×1024
1677万画素
使用環境温度/湿度 10~40℃/20~90%RH
(無結露)
10~35℃/20~80%RH
(無結露)
0~40℃/20~80%RH
(無結露)
消費電力(W)/ 消費電流(A) USBバスパワー 25.9W~131.6W 14.7W〜23W
コンセント形状 - 2極接地 15A 2極接地 15A
インタフェース USB1.1 USB2.0×6
RJ-45×1、VGA×1
RS-232c×1
アナログRGB、DVI-D
サイズ(mm) W64×H99×D129 W99×H310×D383 W370×H380×D178
質量(Kg) 0.1 6.8 4.2
品名

無停電電源装置

スピーカー

メーカー Omron ELECOM
製品コード BY35S MS-P06AWG
スペック 常時商用給電方式
出力容量:350VA/210W
最大出力:3W+3W
使用環境温度/湿度 0~40℃/25~85%RH
(無結露)
-
消費電力(W)/ 消費電流(A) 25W(内部使用) -
コンセント形状 3Pコンセント 2極接地 15A
インタフェース - ステレオミニプラグ
サイズ(mm) W92×H165×D285 W72×H82×D75
質量(Kg) 4.5 0.4

オートレジ:交通系電子マネー 仕様

品名

レジテーブル

食器識別装置

食器IDタグ

メーカー エヌ・エス・システム テスコム 日立化成
製品コード - RD4110 TG-P42413
スペック - 読取可能タグ:Picotag、
I-CODE SLI
読取距離:70㎜以上
I-CODE SLI
周波数帯:13.56MHz
使用環境温度/湿度 - 5~45℃/20~90%RH
(無結露)
-10~70℃
消費電力(W)/ 消費電流(A) - 0.2A以下 -
コンセント形状 - 3Pコンセント -
インタフェース - ホスト通信用:D-SUB 9P
センサー用:端子台、同期線:端子台
-
サイズ(mm) W870×H800×D750 W560×H153×D470 Φ30、厚み2.5
質量(Kg) 20 12 -
品名

タッチパネルPC

交通系ICカードリーダ

社員証決済用リーダ

メーカー 東芝テック JR東日本メカトロニクス Densowave
製品コード QT-10 BT2 PR-700UDM

スペック

15インチタッチパネル液晶
Windows Embedded
1GBメモリ,HDD80GB
交通系マネー対応 Felica、Mifare
通信距離30㎜
使用環境温度/湿度 - - 10~40℃/20~90%RH
(無結露)
消費電力(W)/ 消費電流(A) 38W - USBバスパワー
コンセント形状 3Pコンセント - -
インタフェース LAN
COMポート×5、USB×5
- USB1.1
サイズ(mm) W360×H368.4×D272 - W64×H99×D129
質量(Kg) 8.2 - 0.1

エヌエスシステム株式会社
